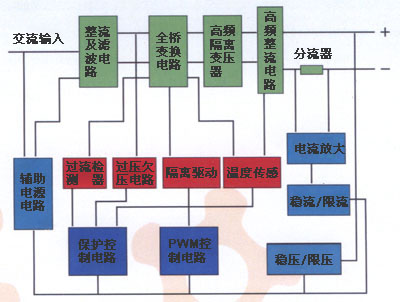

高频开关电镀电源主要由整流滤波电路，全桥（半桥）变换电路，电流采样电路，电压采样电路，调节电路，恒流、恒压选择电路，驱动电路，保护电路以及辅助电源电路等组成。

　　三相电网（或单相）电压经电源开关后，进行整流滤波，得到的540VDC（或单相300VDC）的平滑直流电压供给逆变电路。三相电压取一路380VAC（或单相220VAC）经变压器降压整流后，再通过三端稳压器稳压得到正负12V电压，供给各部分控制电路使用。

　　逆变电路主要由大功率IGBT模块（或场效应V-MOS模块）组成全桥（半桥）变换电路，当PWM输出控制信号通过隔离驱动器分别驱动功率模块，两组对角管分别交替导通，在高频变压器初级产生高频脉冲电压，由高频变压器变压后得到次级电压，再由高频整流器件整流向负载提供能量。

　　输出端分别接有电流、电压采样回馈环路，及电流、电压显示电路，当面板开关置于稳压状态时，恒压电路起作用，当输出电压升高或下降时取样电压通过恒压电路内部电压比较器跟基准电压比较，其误差信号电压加到PWM控制电路，使其输出脉宽作相应变化，从而稳定输出电压，如负载电流过高时，恒流电路工作，使输出电流限制在恒流设定值内。同样，在稳流状态下，恒流电路作用，使输出电流稳定在设定值内，而当输出电压过高时，恒压电路使输出电压钳压在恒压值。当有异常情况（如输入过压或欠压，过流或过热等）产生保护信号加到保护控制电路时，保护电路输出一个电压加到PWM电路，使PWM电路停止输出，从而达到保护目的。
